Sklopi orodij
Sklop orodij je osnova za izdelavo nastavnega lista. Sklop orodij predstavlja seznam orodij, ki so potrebna na stroju za izvedbo neke operacije. Orodja združujemo v sklope na podlagi vrste sklopa in sicer:
- Sklop vpenjalnih orodij - to so pomožna orodja, kot so vpenjala, držala in podobno
- Sklop obdelovalnih orodij - to so orodja, s katerimi dejansko izvedemo operacijo, kot so rezilne ploščice, svedri in podobno
- Sklop merilnih orodij - orodja, ki so potrebna za preverbo izdelanega polizdelka, če je seveda v tehnološkem procesu zahtevano merjenje po opravljeni operaciji - to so merila, kot na primer pomično merilo, merilne kladice, višinomer in podobno.
Vrste sklopov so prednaložene v aplikaciji, lahko pa se glede na individualne potrebe uporabnika tudi spremenijo.
V meniju izberemo Tip -> Tehnologija -> Sklopi orodij, da pridemo do evidence sklopov.
-
V šifrantu morajo biti vnešeni artikli - orodja, ki jih bo sklop vseboval
Šifre za orodja morajo biti vnešene -
Obstajati morajo klasifikacije za sklope
Za sklope orodij morajo biti vnešene klasifikacije sklopov
Vnos/popravek sklopa.
Nov sklop dodamo dodamo s klikom na dodaj v seznamu sklopov.
Obvezni podatki so:
- Vrsta sklopa
- Klasifikacija
- Naziv
Odpre se nam obrazec za Vnos sklopov.
Opis vnosnih polj
| polje | opis |
|---|---|
| Vrsta sklopa | Izbiramo vrsto sklopa iz prednastavljenega šifranta - sklop vpenjalnih orodij, sklop obdelovalnih orodij, sklop merilnih orodij |
| Klasifikacija | Klasifikacijska skupina sklopa iz šifranta klasifikacijskih skupin. |
| Naziv | Naziv sklopa |
| Pomožni naziv | Dodatni naziv - opis sklopa |
| Matična | Matična sklopa se nam generira samodejno ob shranjevanju |
Vnos/popravek pozicij sklopa
Pozicije sklopa predstavljajo seznam orodij, ki sestavljajo sklop. Novo orodje dodamo v sklop s klikom na dodaj v seznamu pozicij sklopov. Že obstoječo pozicijo urejamo s klikom na ob poziciji, napačno vnešeno pozicijo pa brišemo s klikom na . Shranimo s klikom na shrani.
Opis vnosnih polj
| polje | opis |
|---|---|
| Matična | Matična orodja |
| Količina | Količina orodja - običajno je 1, zato nam to vrednost sistem že ponuja) |
| Pozicija | Pozicija predstavlja 'pozicijo' v sami tehnološki enoti - stroju. Lahko jo pustimo prazno, lahko pa vnesemo poljubni tekst. |
| Zaporedna | Zaporedna številka predstavlja zaporedje znotraj pozicije; postavke, ki imajo isto pozicijo, se razvrstijo po zaporedni številki. To je pomembno zato, da se ohranja pravilen vrstni red orodij na poziciji. |
Potrditev/Preklic sklopa
Sklop potrdimo s klikom na Potrdi, ko so vnešene vse pozicije. Potrjenega sklopa seveda ni mogoče več urejati. Potrjen sklop prekličemo s klikom na Prekliči. Sklop lahko prekličemo samo, če ni uporabljen na nobenem potrjenem nastavnem listu. Sistem nas na to opozori. Če želimo preklicati tak sklop, moramo najprej preklicati vse nastavne liste na katerih je uporabljen.
Kloniranje sklopa
Posamezne sklope lahko kloniramo, da si tako olajšamo vnašanje sklopov, ki so si med seboj podobni. V seznamu sklopov izberemo sklop, ki ga bomo klonirali, klikenmo nanj in s klikom na gumb
kloniraj ustvarimo dvojnik sklopa, ki ga lahko uredimo/spremenimo. Da se je sklop dejansko kloniral vidimo v polju 'Matična', kjer se matična začne s 'TMP'. Ko novo nastali sklop potrdimo, se zgenerira pravilna matična glede na klasifikacijo sklopa.
-

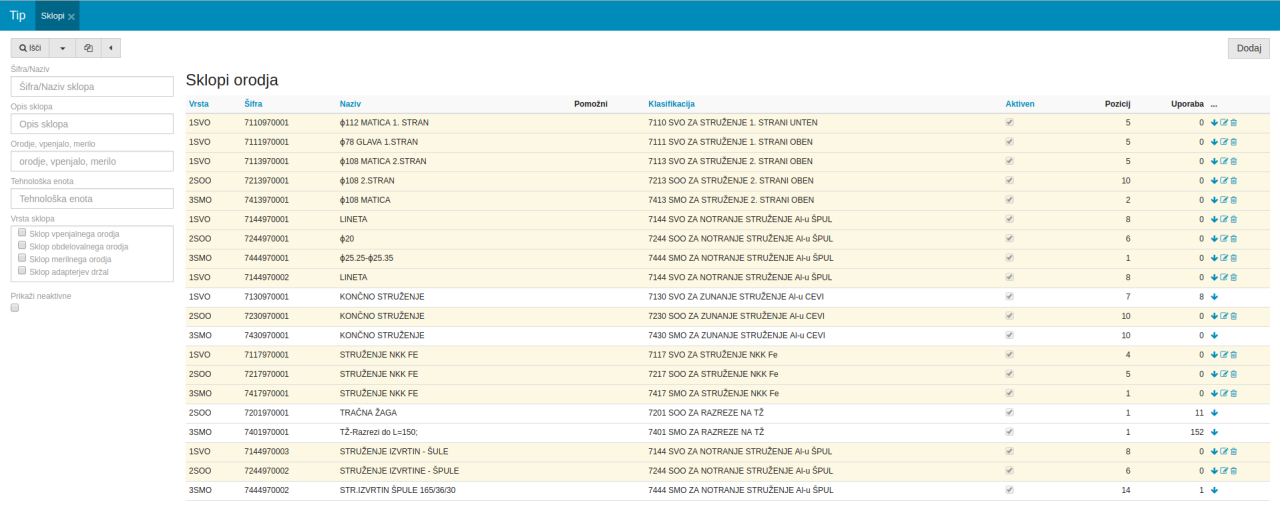

Seznam sklopov
-

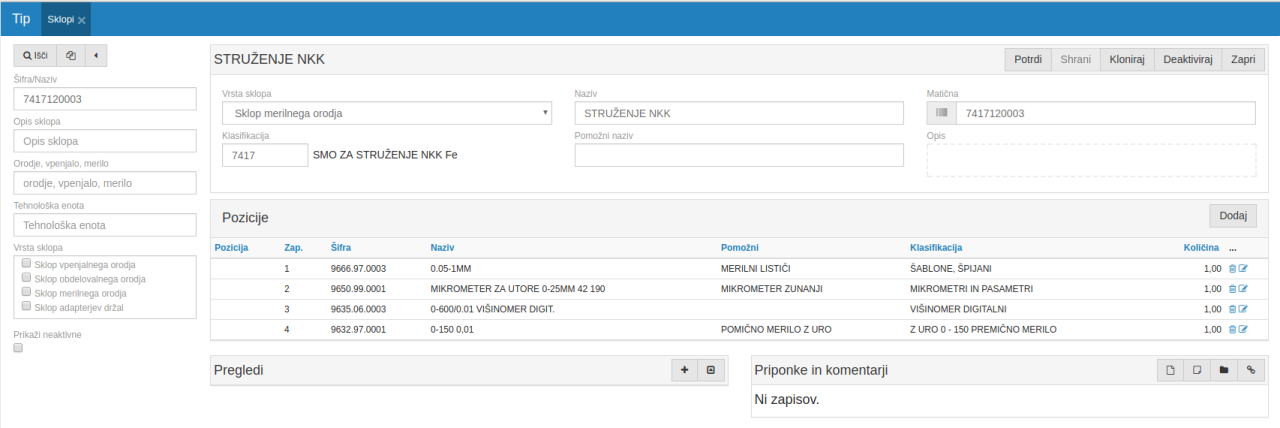

Dodajanje/urejanje sklopa
-

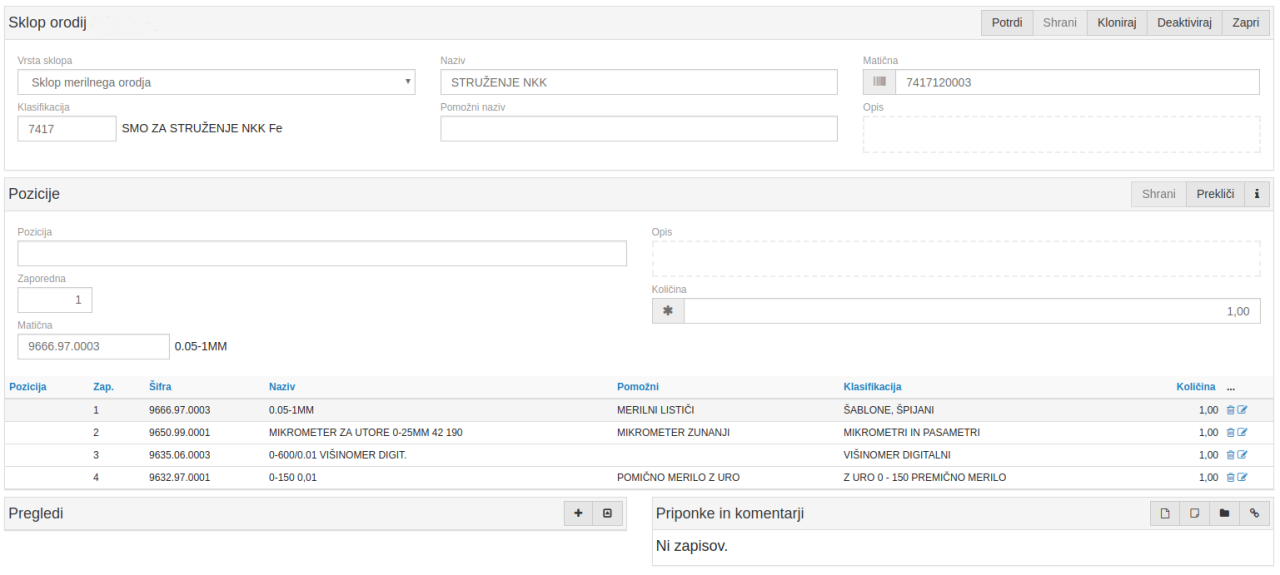

Urejanje pozicij sklopa
